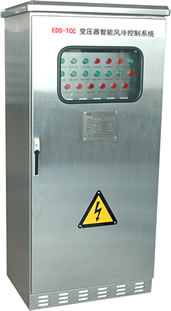

EDS-TCC系列變壓器智能風冷控制系統是電力變壓器冷卻裝置的控制與保護系統，適用于各種電壓等級油浸式變壓器。它由可編程控制器、斷路器、交流接觸器、熱繼電器、時間繼電器、中間繼電器、主令開關、電動機綜合保護器等部件組成；具有過載保護、斷相保護、堵轉保護、遠程控制、故障報警以及遠程傳輸?shù)裙δ??？刂品绞椒譃槭謩?、自動和遠程遙控等方式；保護更全面，操作更方便。
二、技術特點
- 1.安全可靠：全部采用進口繼電器，及獨特的電機保護線路，可單獨切除故障風機，其余風機不受影響。提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的弊端。
- 2.控制靈活：可按時間設定啟動多組冷卻器，以避免同時啟動產生的沖擊電流；同時可以實現工作、輔助、備用之間的自動切換，均衡使用每臺冷卻器，延長電機的使用壽命。同時也可根據用戶的特殊要求靈活修改控制邏輯。
- 3.可擴展性：PLC可編程控制器可以方便的擴展I/O模塊，在現場可以方便的擴展系統功能。
- 4.通訊功能：整套控制系統可以通過通訊接口與顯示終端和打印機等外設相連。及時將冷卻器的運行情況反映到控制室，便于監視冷卻器的運行情況，以便及時維護。
- 5.網絡特性：EDS-TCC系列變壓器智能風冷控制系統具有多臺PLC之間或多臺PLC與計算機之間的聯網通訊功能?？山M成多級分布式控制系統，滿足智能化電廠，智能化變電站的要求。
三、基本功能
- 1.配備兩路電源進線，互為備用。當某一路電源故障后，另一路自動投入運行。
- 2.有針對性的切除故障電機，不影響非故障電機正常運行。同時給出報警信號。
- 3.變壓器油溫≤55℃時，據監視系統發出的投入風冷指令，“工作”組風冷啟動，直到人工自動退出或者變壓器退出運行。“輔助”、“備用”兩組風機處于停止?fàn)顟B(tài)。若有一組“工作”風機因故障退出，則“備用”風機自動投入運行，并發出報警信號。
- 4.變壓器油溫≥65℃時或負荷達到設定值時，“工作”、“輔助”組風機同時投入運行。當運行的風機中任意一組出現故障時，“備用”風機自動投入運行，并發出報警信號，“輔助”風機至少60S后才可以停止，或者油溫下降到55℃以下時，“輔助”風機停止運行。
- 5.按照用戶要求的工作周期，“工作”“輔助”“備用”三組冷卻器進行定期的角色互換，以保證各冷卻器均衡運行。
四、技術參數：
- ●適用范圍：適用于發、供電和鋼鐵、石油、化工、煤炭等行業的35kV、110kV、220kV、330kV、500k
V、750kV、1000kV的油浸式變壓器。 - ●安裝方式：戶外壁掛式或落地式。
- ●動力回路電源：兩路AC380V±15%三相四線制電源。
- ●控制回路電源：DC110V±10% 、DC220V±10% 或AC220V±10%；
- ●可控冷卻器組數：2~10組；
- ●可控風機數量：2~30臺；
- ●防護等級：IP55；
- ●環境溫度：-40℃～50℃；
- ●相對濕度：≤90%RH（無凝露）；
- ●最大風速：≤35m/S；
- ●污穢等級：IV級；
- 特殊使用條件及要求，請在訂貨時詳細提出
