一、產品用途

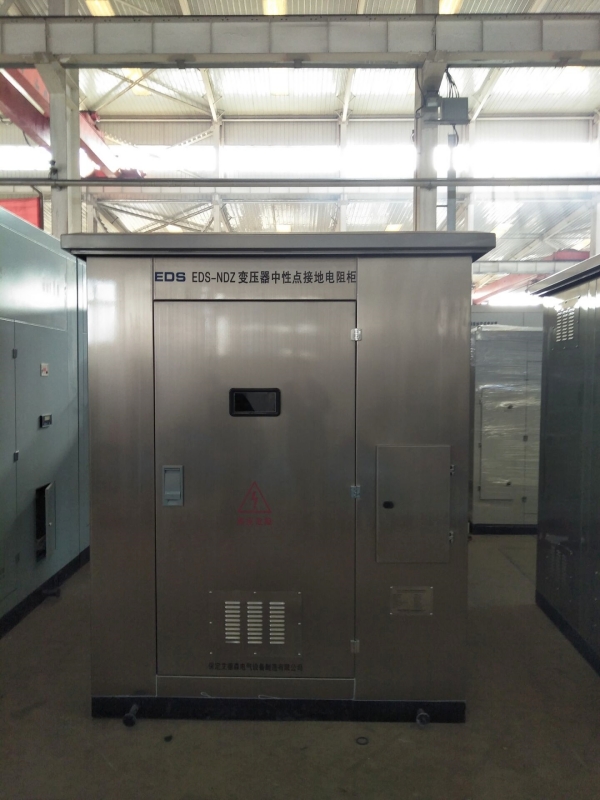

EDS-NDZ系列變壓器中性點接地電阻柜用于0.4～35KV交流電網的變壓器中性點上，以實現這些電網采用中性點經電阻接地的方式。
二、產品特點
1.電阻柜柜體材質采用不銹鋼板，外型美觀，耐腐蝕性強，防護等級可達IP55。
2.根據不同的使用條件，電阻柜分為戶內型和戶外型。進線方式可采用上進、側進下出、上出和下進下出等，采用上進、側進下出時柜體頂端裝有穿墻套管。柜體頂部裝有吊環便于吊裝。
3.電阻材質可采用特種合金材料——不銹鋼鎳鉻合金（Cr20Ni80）。該材料導電率高。通流能力強，耐高溫，最高使用溫度可達1500℃，溫度系數小≤ -0.045% /℃，阻值穩定，耐腐蝕、韌性好不變形，可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口的電阻器。
4.EDS-NDZ型中性點接地電阻器為標準產品，可以與電阻或電抗并聯運行，為電網容量逐漸擴給電網安全運行提供了保障。
5.當變壓器繞組為△形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻器可與之配套使用。
三、使用條件：
1、海撥高度：不超過4000m
2、環境溫度：-40℃～+60℃
3、相對濕度：不大于95%（25℃）
4、安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃,
5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）
6、適用于：戶內、戶外
7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%
特殊使用條件，請在訂貨時詳細提出
四、訂貨須知
訂貨時請告知以下參數
1.系統額定電壓:(Kv)
2.短時允許電流：（A）
3.標稱電阻值：（Ω）
4.接地變壓器容量：（Kva）短時允許電流：（A）變比
5.是否加裝電流互感器（CT）:CT變比及容量，復合誤差
6.進線方式：上進下處，下進下處，側進側出，側進下處，可選
7.短時允許通流時間：（S）
8.電阻柜的材質、柜體（IP）防護等級、色標及安裝地點
9.是否需要加裝接地記錄及溫濕度控制裝置
