一、產品用途

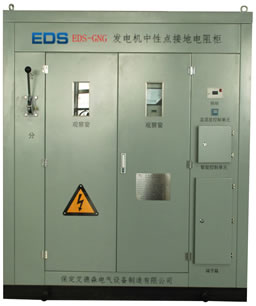

EDS-GNG系列發電機中性點接地電阻柜是專門用于發電廠發電機中性點采用高阻接地的成套設備。
當發電機回路發生單相接地，電流大于規定值時，有可能產生弧光接地過電壓，而發電機耐壓水平較弱，絕緣容易損壞。如果接地電流過大，還會造成發電機鐵芯灼傷及燒結。通常在發電機中性點采用高電阻接地方式，以限制弧光接地過電壓，減少對鐵芯的灼傷，同時可提高繼電保護的靈敏度，作用于跳閘使過電壓限制在相電壓的2.6倍以內，限制電弧的重燃，防止弧光間隙過電壓損壞主設備，同時抑制鐵磁諧振過電壓，從而保證發電機的運行安全。
二、產品特點
1.電阻柜柜體材質采用不銹鋼板，外型美觀，耐腐蝕性強，防護等級可達IP55。
2.根據不同的使用條件，電阻柜分為戶內型和戶外型。進線方式可采用上進、側進下出、上出和下進下出等，采用上進、側進下出時柜體頂端裝有穿墻套管。柜體頂部裝有吊環便于吊裝。
3.電阻材質可采用特種合金材料——不銹鋼鎳鉻合金（Cr20Ni80）。該材料導電率高。通流能力強，耐高溫，最高使用溫度可達1500℃，溫度系數小≤ -0.045% /℃，阻值穩定，耐腐蝕、韌性好不變形，可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用亞弧焊接而成框架，電阻單元采用耐高溫絕緣子（高分子）支撐連接。根據不同的客戶要求我公司可提供進口的電阻器。
4.EDS-GNG型發電機中性點接地電阻器為標準產品，可以與電阻或電抗并聯運行，為電網容量逐漸擴給電網安全運行提供了保障。
5.可選配EDS-GNG-MS智能電阻柜實時監測系統，用于對電阻柜各項參數進行實時監測。
三、使用條件：
1、海撥高度：不超過4000m
2、環境溫度：-40℃～+60℃
3、相對濕度：不大于95%（25℃）
4、安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃,
5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）
6、適用于：戶內、戶外
7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%
特殊使用條件，請?jiān)谟嗀洉r(shí)詳細提出
四、訂貨須知
訂貨時請告知以下參數
1.系統額定電壓(Kv)
2.短時允許電流（A）
3.標稱電阻值（Ω）
4.接地變壓器容量（Kva），短時允許電流（A）及變比
5.是否加裝電流互感器（CT）:CT變比及容量，復合誤差
6.進線方式：上進下處，下進下處，側進側出，側進下出
7.短時允許通流時間（S）
8.電阻柜的材質、柜體（IP）防護等級、色標及安裝地點
9.電阻阻值，抽頭位置
10.是否需要加裝接地記錄及溫濕度控制裝置
