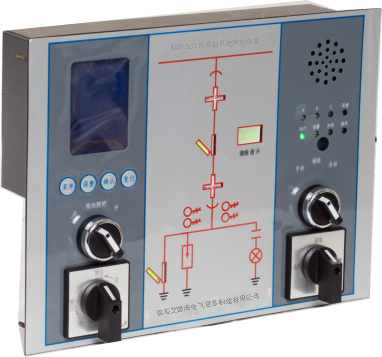

EDS-SSC開關柜智能操控裝置是適用于各種高、低壓開關柜配套使用的一種新型多功能模擬動態顯示與控制裝置，具有功能完善，結構緊湊，顯示形象、直觀，反應靈敏、可靠的特點，能夠取代安裝于開關柜上的傳統的一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及除濕加熱控制器等諸多元件，可減少元件數量，簡化開關柜結構。該系列產品性能穩定，安裝方便，使用壽命長，并具有優異的環境耐受能力與電磁兼容性能，能夠長期安全可靠運行。
二、產品特點
EDS-SSC開關柜智能操控裝置集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態顯示，高壓帶電指示，高壓帶電閉鎖控制及環境溫濕度控制等多種功能于一體，各種功能可自由組合。另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集、除濕加熱控制與加熱回路故障診斷；可同時對兩路溫度和濕度信號實時測量、控制，將溫濕度數據以數字形式顯示；同時采用軟件核準技術補償溫濕度漂移記數誤差和元器件標稱誤差，測控精度高，安裝、使用、維護簡單方便。
EDS-SSC開關柜智能操控裝置能夠通過RS-485總線與后臺監控計算機組網通信，便于實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。
EDS-SSC開關柜智能操控裝置具有優異的環境耐受能力與電磁兼容性能。獨特的抗干擾技術，光電、電磁隔離，優質元器件的選用，電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。
三、技術參數
四、訂貨須知
1、請?zhí)峁┮淮沃骰芈纺M接線圖。
三、技術參數
1、智能操控功能
電源：AC/DC100~250V
環境溫度：-20℃～70℃
相對濕度：<95%RH
相對濕度：<95%RH
控制精度：溫度±1℃ 濕度±3%RH
功耗：≤5W
抗電強度：AC2000V 50Hz 60s
絕緣性能：>100ΜΩ
內置音頻功率：8Ω，2W；
人體接近感應時間：≤3 秒；
通訊接口: RS485(默認)；
抗干擾：符合GB/T17626.8-1998 標準；
抗震性：0.2g；
2、無線測溫功能
溫度范圍：-35℃～125℃；
測量誤差：±0.5℃；
發射頻率：315～433MHz；
發射距離：開闊地100 米；
發射數據：溫度值、電池電壓值；
工作電壓：DC3.6V/1200mAH；
工作電流：待機20μA，檢測5mA/1s，發射≤26mA/0.2s；
四、訂貨須知
1、請?zhí)峁┮淮沃骰芈纺M接線圖。
2、請注明加熱器回路負荷。
3、請注明傳感器線纜長度。
4、其他特殊要求。
